Armadillo-400 CAN拡張ボード

ATB-A400CAN

Armadillo-440にCANインターフェースを追加

組み込みプラットフォームArmadillo-440/420(アットマークテクノ社製)にCANを簡単に追加できる、専用拡張ボードです。

  • Armadillo-440/420 対応
  • 最大1Mbpsで通信(ISO11898)
  • 動作温度範囲-20℃~+70℃

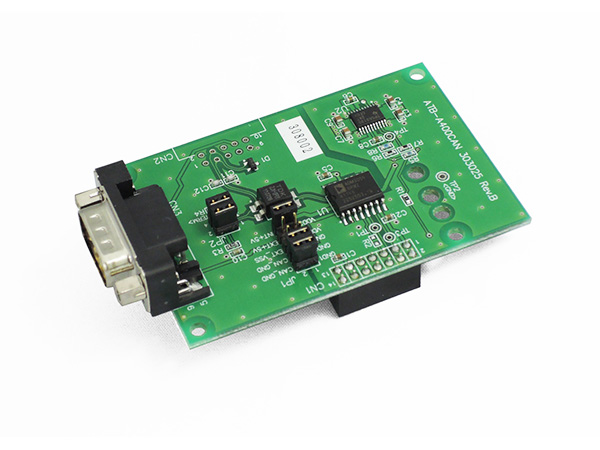

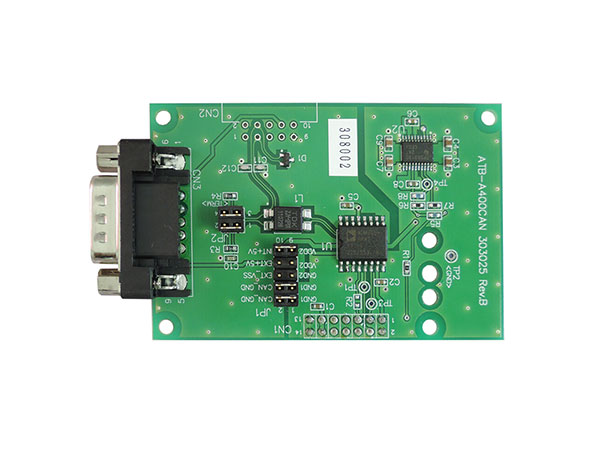

Armadillo-400 CAN拡張ボード
ATB-A400CAN

ATB-A400CAN
ATB-A400CAN

特徴

Armadillo-440にCANを追加

Armadillo-440/420にスタックして、CAN機能を追加できます。
電源はArmadillo本体から供給、もしくは外部供給(5V)を選択可能。外部電源利用時はArmadilloと絶縁することも可能です。

最大通信速度1Mbps

物理レイヤはISO11898に準拠。最大1Mbpsでの通信を実現します。

動作温度範囲-20~+70℃をカバー

動作温度範囲として-20℃~+70℃をカバー。氷点下や炎天下でも利用できるので、工場内の監視や駐車場などの監視カメラ用途にもおすすめです。



製品仕様

ハードウェア仕様

型番 ATB-A400CAN
対応製品 Armadillo-440/420 (アットマークテクノ製)[1]
CAN通信 ISO11898準拠(物理レイヤ)
通信速度 最大1Mbps
電源 Armadilloから供給、もしくは外部供給 (5V, ジャンパピンにて切替)
動作温度範囲 -20~+70℃ (ただし結露なきこと)
外形寸法 75×50mm (コネクタおよび突起部を含まず)

[1] Armadillo-640ではご利用いただけません。

※終端処理は、ジャンパにて設定可能です。



ラインナップ

製品のご購入

本製品は、梅澤無線電機オンラインショップなどで取り扱っています。詳しくはご購入窓口一覧をご覧ください。
※その他の販売窓口からのご購入をご希望の場合は、お問い合わせください。

型番 内容
ATB-A400CAN Armadillo-400 CAN拡張ボード 量産対応

(Armadillo-440/420対応)



※本製品は、アットマークテクノ社製「Armadillo」ブランド製品と組み合わせてご利用いただく前提の製品です。Armadilloは、アットマークテクノ社の販売代理店各社からご購入いただけます。詳細はアットマークテクノ社にお問い合わせください。

カスタマイズ

お客様のご要望に応じたカスタマイズの受託開発や量産製造手配も承ります。
詳しくはお問い合わせください。

カスタマイズ例
  • USBポートを2ポートに変更
  • コネクタの形状を変更
  • お客様独自のケースに合わせてサイズ変更・基板アートワークを再設計

関連サービス

Armadilloインテグレーション

本製品にも組み込まれているArmadilloの拡張開発(アドオンジュール、拡張ボード、ケーブルなど)を、お客様のご要望に応じて対応いたします。お気軽にご相談ください。

ロングライフ対応(製品保証・サポート)

ADVALY製品を量産にご利用のお客様向けに、製品保証サービスを承ります。
保証期間の延長なども承ります。

  • 故障時の製品交換保証(最長5年)
  • 技術サポート
