Armadillo-810 無線LAN拡張ボード

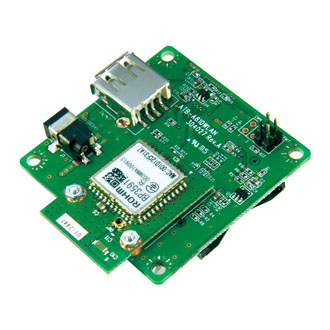

製品イメージ

ATB-A810WLAN

Armadillo-810に無線LANを簡単追加
無線LAN対応の監視カメラに

有線LAN拡張ボード「ATB-A810LAN」の姉妹製品。
インテリジェントカメラ向け組み込みプラットフォームArmadillo-810(アットマークテクノ社製)に無線LANを簡単に追加できる、専用拡張ボードです。

  • Armadillo-810 対応
  • IEEE802.11b/g/n対応無線LANモジュール搭載
  • USB×1ポート
  • I2Cピンヘッダ搭載(GPIOとしても利用可能)
  • 動作温度範囲-20℃~+70℃

Armadillo-810 無線LAN拡張ボード
ATB-A810WLAN

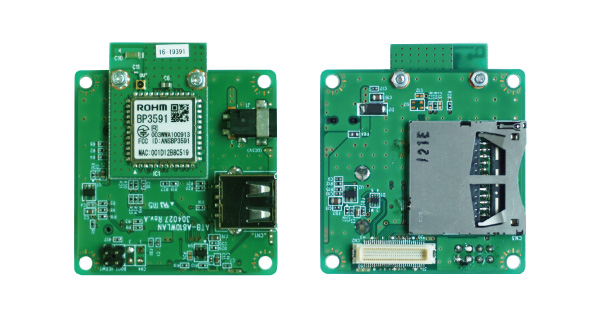

製品写真
製品イメージ

特徴

Armadillo-810専用・無線LAN拡張ボード

Armadillo-810にスタックできる専用コネクタを搭載した拡張ボード。有線LAN対応の「ATB-A810LAN」の姉妹製品です。
IEEE812.11b/g/n対応の無線LANモジュール搭載で、簡単に無線LAN対応カメラのハードウェアを構成することができます。
Armadillo-810に画像解析エンジンを組み込めば、撮影した画像を解析してから転送したり、一定時間情報をスタックしてから必要な情報だけを抽出して伝送するなど、インテリジェントな機能も実現可能です。

50×50mm・コンパクト設計

Armadillo-810本体と同じ、50×50mmのコンパクトサイズです。Armadillo-810本体とカメラモジュール(アットマークテクノ製オプション)と本製品を組み合わせれば、「撮る」~「考える・処理する」までのインテリジェントカメラ機能に、「伝送する」までの機能を手軽に実現できます。

動作温度範囲-20~+70℃をカバー

動作温度範囲として-20℃~+70℃をカバー。氷点下や炎天下でも利用できるので、工場内の監視や駐車場などの監視カメラ用途にもおすすめです。

USB、I2C対応

USB×1ポート搭載、I2Cにも対応しています。I2Cピンヘッダは、GPIOとしても利用することが可能です。



製品仕様

ハードウェア仕様

型番 ATB-A810WLAN
無線LAN Armadillo-WLAN(AWL13)搭載
IEEE802.11b/g/n対応(最大72.2Mbps※理論値)
USB USB TypeA (High Speed対応) x2ポート
SD SDカードスロット×1ポート
I2C ピンヘッダ(4ピン) ×1 添付[1][2]
RTC オプション対応可能[3]
電源電圧 DC5V±5%
※DCジャック (EIAJ #2) ×1搭載
動作温度範囲 -20~+70℃ (ただし結露なきこと)
外形寸法 50×50mm (コネクタ・突起部を含まず)[4]

[1] I2Cをご利用の場合は、添付のピンヘッダを本体に半田付けしてご利用ください。
[2] Armadillo-810と接続する際は、GPIO×2としても利用することができます。
[3] アットマークテクノ社製RTCオプションモジュールを接続することで、Armadillo-810にRTC機能を追加することができます。
[4] コネクタ部品を含む高さ約15mm。



マニュアル記載内容についてのご注意:
Armadillo-810の最新カーネルおよび開発環境(Atmark Dist)を利用する場合のカーネルイメージのビルド手順については、 アットマークテクノWebサイトで公開されている最新資料 「アドバリーシステム製Armadillo-810向け無線LAN拡張ボード「ATB-A810WLAN」の使用方法について(pdf)」(アットマークテクノ社Webサイトからダウンロード可能) をご覧ください。マニュアル記載の内容(p7.「3.4.2 カーネルイメージのビルド」)とは手順が異なりますので、ご注意ください。

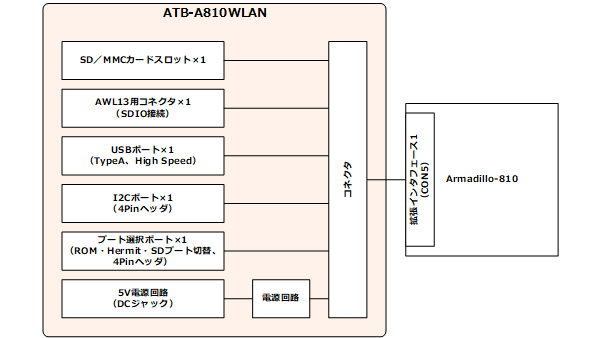

ブロック図

ATB-A810WLANブロック図

ラインナップ

製品のご購入

本製品は、梅澤無線電機オンラインショップなどで取り扱っています。詳しくはご購入窓口一覧をご覧ください。
※その他の販売窓口からのご購入をご希望の場合は、お問い合わせください。

型番 内容
ATB-A810WLAN Armadillo-810無線LAN拡張ボード 量産対応

(Armadillo-810 対応)



※本製品は、アットマークテクノ社製「Armadillo」ブランド製品と組み合わせてご利用いただく前提の製品です。Armadilloは、アットマークテクノ社の販売代理店各社からご購入いただけます。詳細はアットマークテクノ社にお問い合わせください。

カスタマイズ

お客様のご要望に応じたカスタマイズの受託開発や量産製造手配も承ります。
詳しくはお問い合わせください。

カスタマイズ例
  • USBポートを2ポートに変更
  • コネクタの形状を変更
  • お客様独自のケースに合わせてサイズ変更・基板アートワークを再設計

関連サービス

Armadilloインテグレーション

本製品にも組み込まれているArmadilloの拡張開発(アドオンジュール、拡張ボード、ケーブルなど)を、お客様のご要望に応じて対応いたします。お気軽にご相談ください。

ロングライフ対応(製品保証・サポート)

ADVALY製品を量産にご利用のお客様向けに、製品保証サービスを承ります。
保証期間の延長なども承ります。

  • 故障時の製品交換保証(最長5年)
  • 技術サポート
