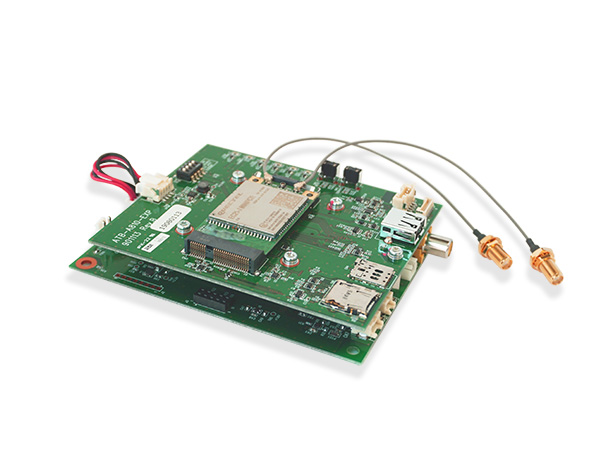

LTE対応・アナログIPカメラキット
ATB-NTSC-LTE
NTSCカメラをIPカメラ化・インテリジェント化
既存のNTSCカメラを接続して、IPカメラ化するためのキットです。 組み込みCPUボード「Armadillo-810」（アットマークテクノ社製）を搭載。画像解析機能付きカメラなど、工夫次第でさまざまな用途に利用いただけます。
- Armadillo-810と接続・インテリジェントカメラに
- LTE通信対応
- USB/I2C/UARTインターフェース対応
- 動作温度範囲-20℃～＋70℃
LTE対応アナログIPカメラキット
ATB-NTSC-LTE
特徴
アナログカメラをNTSC接続・インテリジェント化
アナログカメラとNTSC接続できる、カメラ接続キットです。
組み込みCPUボード「Armadillo-810」（アットマークテクノ製）付きで、インテリジェントな機能を組み込むことも可能。画像解析エンジンで撮影した画像を解析してから転送したり、一定時間情報をスタックしてから必要な情報だけを抽出して伝送するなど、工夫次第でさまざまな使い方を実現できます。
LTE搭載・IPカメラに
LTE通信モジュール搭載。既存カメラをIP化したい場合に便利です。
動作温度範囲-20～+70℃をカバー
動作温度範囲として-20℃～＋70℃をカバー。氷点下や炎天下でも利用できるので、工場内の監視や駐車場などの監視カメラ用途にもおすすめです。
製品仕様
ハードウェア仕様
| 型番 | ATB-A810NTSC2/E21 |
|---|---|
| 製品に含まれるもの | CPUボード(Armadillo-810), NTSCボード, インターフェース拡張ボード |
| 動作温度範囲 | -20～+70℃ (ただし結露なきこと) |
| 外形寸法 | 90×110mm (コネクタ・突起部を含まず), 高25.7mm (コネクタを含む)[4] |
| NTSCボードの仕様 | |
|---|---|
| CPUとの接続方法 | Armadillo-810 Bコネクタと接続 |
| カメラ入力 | NTSC/WD1入力×1 (RCAコネクタまたはXHコネクタを排他選択) |
| 無電圧接点 | 入力×1, 出力×1 |
| カメラ用電源 | 出力(DC+12V 0.4A)ｘ１ |
| 照明用電源 | 出力(DC+12V 0.1A)ｘ１ |
| 電源入力 | DC+12V×1 |
| 拡張ボードの仕様 | |
|---|---|
| CPUとの接続方法 | Armadillo-810 Aコネクタと接続 |
| 通信モジュール | LTE通信モジュール×1 (miniPCIeコネクタ), nanoSIMコネクタ×1 |
| 拡張インターフェース |
USBコネクタ×1 (USB Type-A) I2Cコネクタ×1 (5V/3.3V切替) UARTコネクタ×1 (5V CMOS) |
※Armadillo-810の仕様および詳細は、アットマークテクノ社のWebサイトでご確認ください。

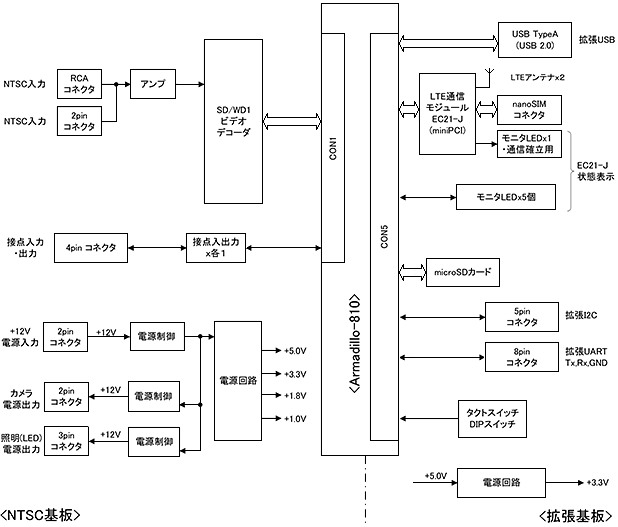

ブロック図
ラインナップ
製品のご購入
本製品はご購入窓口一覧掲載の各社からご購入いただけます。
※その他の販売窓口からのご購入をご希望の場合は、お問い合わせください。
| 型番 | 内容 |
|---|---|
| ATB-A810NTSC2/E21 | LTE対応アナログIPカメラキット試作開発用量産用
（Armadillo-810を含む） |
※本製品は、アットマークテクノ社製「Armadillo」ブランド製品と組み合わせてご利用いただく前提の製品です。Armadilloは、アットマークテクノ社の販売代理店各社からご購入いただけます。詳細はアットマークテクノ社にお問い合わせください。
- 「Armadillo」について（アットマークテクノ社Webサイト）
カスタマイズ
お客様のご要望に応じたカスタマイズの受託開発や量産製造手配も承ります。
詳しくはお問い合わせください。
カスタマイズ例
- 量産対応品として再設計・製造手配
- コネクタの形状を変更
- お客様独自のケースに合わせてサイズ変更・基板アートワークを再設計
関連サービス
SIM販売
本製品にSIMを組み込んでご提供することが可能です。SIM料金のお支払もADVALY製品のご購入と同時にお手続きいただけます。お気軽にお問い合わせください。
受託開発サービス
組み込みデバイスやIoT製品ををお客様のご要望に応じてフルカスタマイズするサービスを行っております。「こんなことできないかな・・？」というご相談も、お気軽にお寄せください。
ロングライフ対応（製品保証・サポート）
ADVALY製品を量産にご利用のお客様向けに、製品保証サービスを承ります。
保証期間の延長なども承ります。
- 故障時の製品交換保証（最長5年）
- 技術サポート
関連情報・参考情報
- Armadillo-810（アットマークテクノ社Webサイト）
