アナログIPカメラキット
ATB-A800NTSC
NTSCカメラをIPカメラ化
組み込みCPUボード「Armadillo-810」「Armadillo-840」（アットマークテクノ社製）[1] と組み合わせて、既存のNTSCカメラを使ってIPカメラやインテリジェントカメラを実現するためのキットです。
[1] Armadillo-810/840は別売です。アットマークテクノ販売代理店からお買い求めください。
- Armadilloと接続・インテリジェントカメラに
- 有線LANモデル/無線LANモデル/HDMI出力モデルを提供
- 量産対応・Boxタイプとボードタイプをラインナップ
- 1年間の交換保証サービス

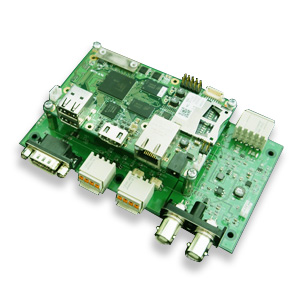

アナログIPカメラキット
ATB-A800NTSC
特徴
アナログカメラをNTSC接続・インテリジェント化
アナログカメラとNTSC接続できる、カメラ接続キットです。
組み込みCPUボード「Armadillo-810」または「Armadillo-840」（アットマークテクノ製）と組み合わせて、[1]
画像解析などのインテリジェントな機能を組み込むことも可能です。
[1] Armadillo-810/840は別売です。アットマークテクノ販売代理店からご購入ください。
有線LAN対応/無線LAN対応/HDMI対応・用途に応じて選べるラインナップ
ボードタイプと、専用筐体付きのBoxタイプを提供しています（いずれも量産対応可能）。Boxタイプには、有線LAN搭載モデル、無線LAN搭載モデル、有線LAN＋HDMI対応モデルの3種類をラインナップ。用途に応じてデータ伝送方法を選択し、IPカメラを実現できます。
1年間の交換保証サービス対象
本製品は、ご購入後1年間の故障交換サービス対象です。万一の故障の際には、センドバック方式で新品と交換いたします。
製品仕様
ハードウェア仕様
| 基本仕様：NTSC拡張ボード (ATB-A800NTSC) 単体 | |
|---|---|
| 対応するArmadilloシリーズと 接続方法 |
・Armadillo-810：基板間コネクタで接続 ・Armadillo-840：専用FPCケーブルでコネクタ接続 |
| 無電圧接点 |
接点入力(フォトカプラ)×2 (4P端子台) 接点出力(フォトモス)×2 (4P端子台) |
| カメラ入出力 |
NTSC/WD1入力×1 (BNCコネクタ)[1] NTSC/WD1出力×1 (BNCコネクタ)[1] スルーアウト機能搭載, 75Ω自動終端機能搭載 |
| カメラ制御 |
RS485(D-Sub9ピン オス×1, 全二重・譲歩同期) PTZ (パン・チルド・ズーム) 機能付きカメラ対応 |
| SD | SDカードスロット×1 |
| 電源 |
入力 12V×1 出力 12V×1 (On/Off制御機能付き) ※5P端子台 |
| 動作温度範囲 | -20～+60℃ (ただし結露なきこと) |
| 外形寸法 | 140×78mm (コネクタ・突起部を含まず), 高15mm (コネクタを含む) |
| ケースタイプ仕様 | |||
|---|---|---|---|
| ATB-A840NTSC-BOX 有線LAN＋HDMI対応 |
ATB-A810NTSC-LAN-BOX 有線LAN対応 |
ATB-A840NTSC-WLAN-BOX 無線LAN対応 |
|
|
無電圧接点 カメラ入出力 カメラ制御 |
基本仕様 (ATB-A800NTSC) に同じ | ||
| SD | SDカードスロット×1 (ケース内に内蔵) | SDカードスロット×1 | |
| ディスプレイ出力 | デジタルHD出力(HDMIコネクタ) | 非対応 | |
| LAN | RJ45×1 (100BASE-TX/10BASE-T, AUTO-MDIX対応) | 非対応 | |
| 無線LAN | 非対応 | IEEE802.11b/g/n対応 (最大72.2Mbps ※理論値)[2] | |
| 電源電圧 | DC12V | ||
| 動作温度範囲 | 0～+60℃ (ただし結露なきこと) | ||
| 外形寸法 | 190×86×35mm[3] | A190×86×35mm[3] | 190×86×35mm[3] |
[1] WD1：960×480入力対応
[2] アットマークテクノ社製「Armadillo-WLAN (AWL13)」搭載
[3] フランジ含む, 突起部を含まず

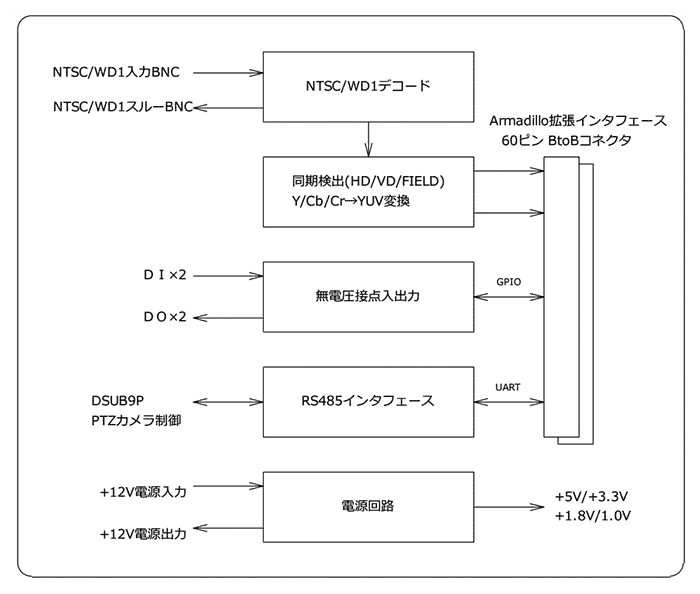

ブロック図
ラインナップ
製品のご購入
本製品は、ADVALY製品お取り扱い店各社の窓口およびオンラインショップからご購入いただけます。
販売代理店窓口について、詳しくはご購入窓口一覧をご覧ください。
※その他の販売店からのご購入をご希望の場合は、Webフォームからお気軽にお問い合わせください。
※本製品は、別売のアットマークテクノ製CPUボード「Armadillo-810」または「Armadillo-840」と組み合わせてご利用ください。 Armadillo-810/840は、アットマークテクノ販売代理店からご購入いただけます（ADVALY製品の販売店でも取り扱っている場合があります。詳しくは各店窓口にお問い合わせください）。
| 開発キット | 内容 | |
|---|---|---|
| ATB-A800NTSC-Kit | NTSCアナログカメラ開発キット試作開発用
（NTSC拡張ボード(ATB-A800NTSC), ACアダプタセット(ATB-OP-002), ケーブルセット(ATB-OP-001)を含む） |
※ACアダプタ、USBケーブルはオプションとしてご購入いただくことが可能です。試作開発時は、開発キット（ACアダプタ、USBケーブルを同梱）をご選択いただいたほうがお得です。
| 量産用 | 内容 |
|---|---|
| ATB-A800NTSC | NTSC拡張ボード量産用
（ボード本体 ※ACアダプタ, ケーブルは別売） |
| ATB-A840NTSC-BOX | ケースタイプ(有線LAN＋HDMI対応)量産用
（専用ケース付きユニット(有線LAN＋HDMI対応)本体 ※ACアダプタ, USBケーブルは別売） |
| ATB-A810NTSC-LAN-BOX | ケースタイプ(有線LAN対応) ※HDMIなし量産用
（専用ケース付きユニット(有線LAN対応)本体 ※ACアダプタ, USBケーブルは別売） |
| ATB-A810NTSC-WLAN-BOX | ケースタイプ(無線LAN対応) ※HDMIなし量産用
（専用ケース付きユニット(無線LAN対応)本体 ※ACアダプタ, USBケーブルは別売） |
| オプション | 内容 |
|---|---|
| ATB-OP-001 | ケーブルセットオプション
（A810電源ケーブル, A840電源ケーブル, A840FPCケーブル, ネジスペーサ, miniUSB変換ケーブル） |
| ATB-OP-002 | ACアダプタセット量産用
（ACアダプタ, 変換コネクタケーブル） |
※価格についてはお問い合わせください。
カスタマイズ
お客様のご要望に応じたカスタマイズの受託開発や量産製造手配も承ります。
詳しくはお問い合わせください。
カスタマイズ例
- 量産対応品として再設計・製造手配
- コネクタの形状を変更
- お客様独自のケースに合わせてサイズ変更・基板アートワークを再設計
関連サービス
Armadilloインテグレーション
本製品にも組み込まれているArmadilloの拡張開発（アドオンジュール、拡張ボード、ケーブルなど）を、お客様のご要望に応じて対応いたします。お気軽にご相談ください。
ロングライフ対応（製品保証・サポート）
ADVALY製品を量産にご利用のお客様向けに、製品保証サービスを承ります。
保証期間の延長なども承ります。
- 故障時の製品交換保証（最長5年）
- 技術サポート
関連情報・参考情報
- Armadillo-810（アットマークテクノ社Webサイト）
- Armadillo-840（アットマークテクノ社Webサイト）
