Armadillo-IoT デジタル入出力アドオンモジュール(絶縁)

ATB-AGAD-DIO

  • DI最大 ×8ch、DO最大×2ch
  • 動作温度範囲 -20~+70℃をカバー
  • Armadillo-IoTやArmadillo-X1専用アドオンモジュール

Armadillo-IoTに接点入出力を簡単追加

Armadillo-IoTゲートウェイ G3/Armadiollo-X1(アットマークテクノ社製)にデジタル入出力の接点入力ポートを手軽に追加できる、専用アドオンモジュールです。

Armadillo-IoT デジタル入出力アドオンモジュール (絶縁)

ATB-AGAD-DIO

特徴

Armadillo-IoTゲートウェイ標準対応のアドオンモジュール

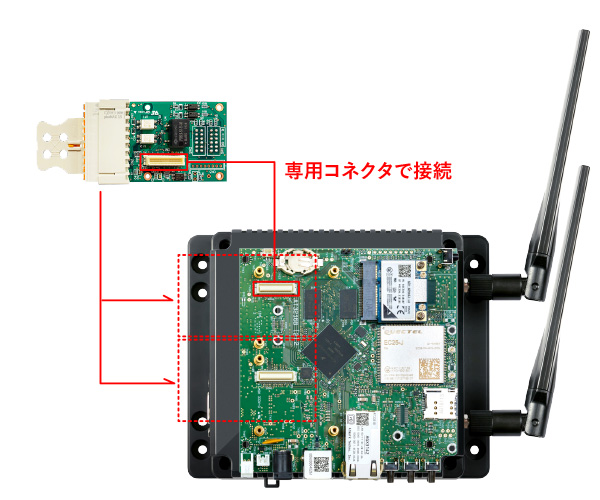

Armadillo-IoTゲートウェイ G3またはArmadillo-X1にスタックできる専用コネクタを搭載したアドオンモジュールです。Armadilloの対象各製品の標準イメージファイルにデバイスドライバも含まれているので、利用開始が簡単です[1]

[1] Armadillo各製品の標準イメージデータは、アットマークテクノ社のWebサイトで公開されています。

デジタル入力(DI)最大8ch対応

無電圧接点入力 最大8ch、無電圧接点出力2chに対応。工場内やビル設備との接続など、さまざまな機器との接続にご利用いただけます。



製品仕様

ハードウェア仕様

型番 ATB-AGAD-DIO
デジタル入力(DI) 無電圧接点入力x8ch(最大)、コモン共通
デジタル出力(DO) 無電圧接点出力 x2ch(最大)
電源 Armadillo本体から供給
動作温度範囲 -20~+70℃ (ただし結露なきこと)
外形寸法 60×40mm (コネクタ・突起部を含まず)


ブロック図

ラインナップ

製品のご購入

本製品は、ADVALY製品お取り扱い店各社の窓口およびオンラインショップからご購入いただけます。
販売代理店窓口について、詳しくはご購入窓口一覧をご覧ください。
※その他の販売店からのご購入をご希望の場合は、Webフォームからお気軽にお問い合わせください。

型番 内容
ATB-AGAD-DIO Armadillo-IoT デジタル入出力アドオンモジュール(絶縁) 量産対応

(Armadillo-IoTゲートウェイ G3 / Armadillo-X1 対応)



※アドオンモジュールは、アットマークテクノ社製「Armadillo」ブランド製品と組み合わせてご利用いただく前提の製品です。Armadilloは、アットマークテクノ社の販売代理店各社からご購入いただけます。詳細はアットマークテクノ社にお問い合わせください。

  • Armadilloについて(アットマークテクノ社Webサイト)

カスタマイズ

お客様のご要望に応じたカスタマイズの受託開発や量産製造手配も承ります。
詳しくはお問い合わせください。

カスタマイズ例
  • スイッチなどの部品実装位置の変更
  • コネクタの形状を変更
  • お客様独自のケースに合わせて基板アートワークを再設計

関連サービス

Armadilloインテグレーション

本製品にも組み込まれているArmadilloの拡張開発(アドオンジュール、拡張ボード、ケーブルなど)を、お客様のご要望に応じて対応いたします。お気軽にご相談ください。

ロングライフ対応 (製品保証・サポート)

ADVALY製品を量産にご利用のお客様向けに、製品保証サービスを承ります。
保証期間の延長なども承ります。

  • 故障時の製品交換保証(最長5年)
  • 技術サポート
