SmartHop無線センサー (開発事例)

【開発事例】ATM-MH920P

920MHz帯マルチホップ通信「SmartHop」対応
温湿度/人感センサー(開発例)

OKI(沖電気工業株式会社)製マルチホップ無線「SmartHop」の子機として使えるセンサーユニット[1]の開発キットです。1台に温湿度センサーと人感センサーを内蔵し、測定したセンサーデータはModbus プロトコル(RTU モード)で伝送します。

「SmartHop」とは・・
複数の通信経路を構成できるマルチホップ技術を採用した無線通信規格です。
2.4GHz帯と比較して電波到達性の高い920MHz帯に対応し、無線ユニット同士最適な通信経路を自動的に選択する仕組みのため、通信時のデータロスが削減できます。


※本製品は開発キットとして開発した事例です。ご購入をご希望の場合は、ハードウェアのみノーサポートでのご提供となりますのでご注意ください。フィールド用途にご利用いただく際は、お客様ご自身によるカスタマイズ開発が必要です。

  • マルチホップ無線 OKI「SmartHop」対応
  • 温度/湿度/人感センサー搭載

[1] SmartHop対応の親機(OKI SmartHop MHシリーズ コーディネーター対応)と組み合わせてご利用いただく想定で開発した事例です。SmartHopについては、OKIのWebサイトをご覧ください。

SmartHop無線センサー

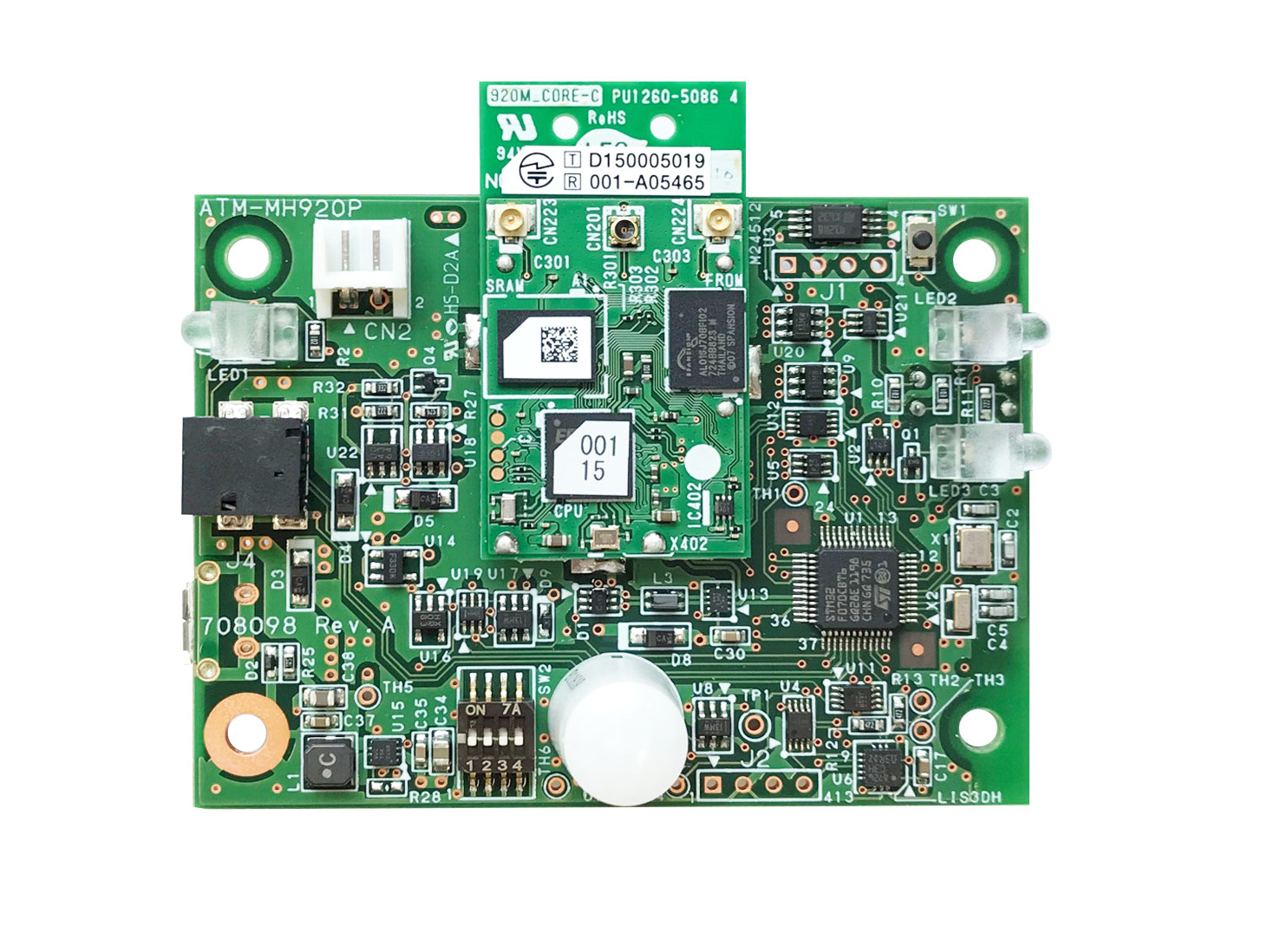

ATM-MH920P (開発例/受注生産)

images

images

※ボードタイプ(ケースなし)もあります。

特徴

温度/湿度/人感センサー搭載

温度/湿度/人感(人の動きの検知)センサーを搭載。測定対象ごとに機器を用意しなくても、これ1台で複数の用途にご利用いただくことができます。
センサーデータは、Modbus プロトコル(RTU モード)で出力します。

SmartHop対応・無線LANの届かないところでも使える

OKI(沖電気工業)のマルチホップ無線「SmartHop」の子機機能(ルータータイプ)対応[1]。 無線LAN(2.4GHz帯)の電波が直接届かない場所でもSmartHopを使ってバケツリレー形式の無線通信ネットワークを構築できます。

接続イメージ

ビルや工場などでのデータ収集や、遠隔に住む家族の介護見守りなど、メンテナンスフリーで使いたい監視機器のPoCに。

[1] 本品はSmarthopの子機を開発するキットとして開発した事例です。本品で計測したデータをSmartHopで収集するためのホスト(OKI SmartHop MHシリーズ コーディネーター対モジュールを搭載した機器)と組み合わせてお使いいただく必要があります。

仕様

ハードウェア仕様(※開発例/参考仕様)[1]

温湿度センサー温度精度 ±0.2℃(代表値)
湿度精度 ±2%(代表値)
人感センサー人感検出距離 最大5m(※環境温度25℃下での理論値)
無線通信仕様[2]OKI社製 SmartHop無線でモジュール(MHシリーズ)搭載
・対応周波数 920MHz帯
・通信速度  最大100kbps
・変調方式  GFSK
通信プロトコルModbusプロトコル(RTUモード)搭載
電源[3]・ACアダプタ接続(+5V)
・USB給電
本体サイズケースサイズ:77×140×27mm(突起部を含まず)
本体重量約150g(ケースあり本体 ※ケーブル等は含まず)
動作温度範囲-10~+60℃ (ただし結露なきこと)

ケースタイプ
ケースタイプ
ボードタイプ
ボードタイプ

開発のご相談

ご購入のご相談

※お詫び※
ATM-MH920Pは、上記仕様の構成部品の入手性の問題により、誠に勝手ながら、現在受注を停止しております。
お客様のご想定のご利用用途により、その他の構成でのご提案が可能な場合がございますので、コンタクトフォームからどうぞお気軽にお問合せください。


  • 本製品は開発キットとして開発したものです。ご購入をご希望の場合は、ハードウェアのみノーサポートでのご提供(受注生産)となりますのでご注意ください。既に導入済みの基板のリピート生産をご希望の場合は、都度お見積させていただきます。フォームよりお問い合わせください。
  • フィールド用途でのご使用を想定されている場合には、通信モードの設定など個別にカスタマイズいただく必要があります。お客様ご自身にて要求仕様を満たすかどうかを十分に検証いただいた上で、フィールドに設置してください。カスタマイズ開発をご依頼いただく場合は、別途お見積となります。

カスタマイズ

本件と同様の開発をご希望の場合は、まずはお客様よりヒアリングの上、ご要望に応じたカスタマイズの受託開発や量産製造手配のご提案をさせていただきます。
詳しくはお問い合わせください。

カスタマイズ例
  • コネクタやピンヘッダを追加・取り外し
  • お客様独自のケースに合わせてサイズ変更・基板アートワークを再設計

関連サービス

受託開発サービス

組み込みデバイスやIoT製品ををお客様のご要望に応じてフルカスタマイズするサービスを行っております。「こんなことできないかな・・?」というご相談も、お気軽にお寄せください。

ロングライフ対応(製品保証・サポート)

ADVALY製品を量産にご利用のお客様向けに、製品保証サービスを承ります。
保証期間の延長なども承ります。

  • 故障時の製品交換保証(最長5年)
  • 技術サポート
